一：产品概述

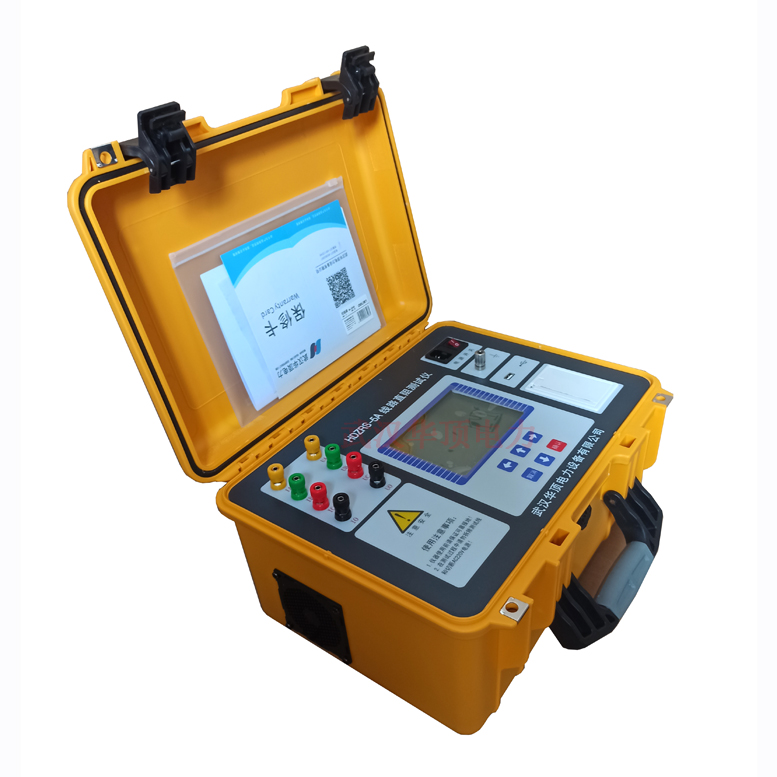

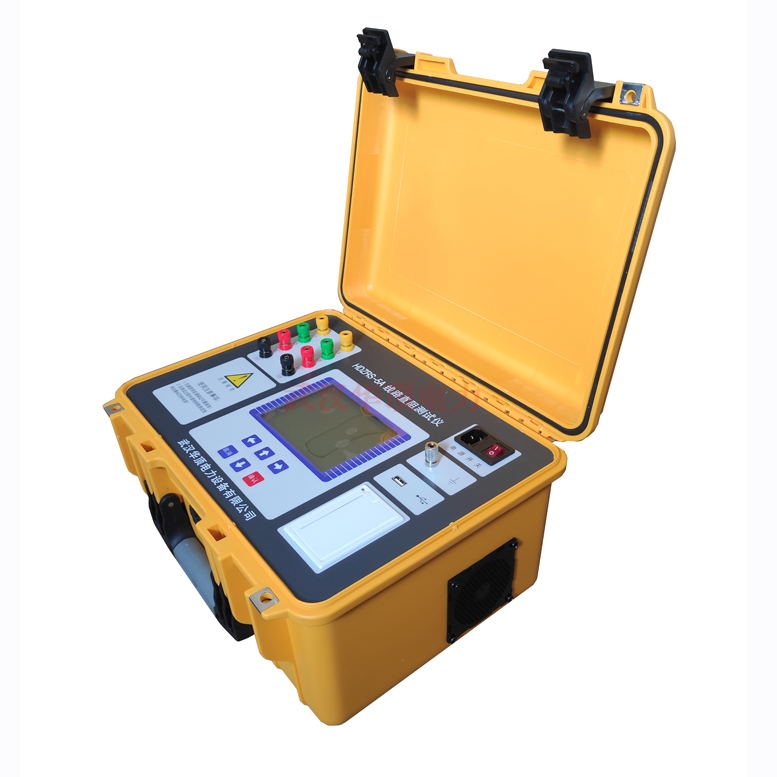

    欢迎使用武汉华顶电力生产的HDZR直流电阻测试仪(三相)，本仪器是测电力线路中电阻的仪器，也是可对变压器，互感器，开关电阻，等电位阻值，成组接地线测试仪的多功能仪器，是成品出厂试验、安装、交接试验及电力部门预防性试验的必测项目，能有效发现电气设备中的选材、焊接、连接部位松动、缺股、断线等制造缺陷和运行后存在的隐患。并满足变压器及互感器，成组接地线的直流电阻快速测量的需要，我公司利用自身技术优势研制了直阻测试仪。该仪器并具备对线路中变压器互感器的电气设备进行消磁功能于一体的新一代快速测试仪，是测量电阻的理想设备。屏幕采用大屏幕高分辨率液晶显示屏，方便现场使用，具有中文菜单提示功能，操作简便直观，一次接线完成所有直阻测试项目，测试速度快，准确度高，量程宽。

二：产品特点

2.1  对于变压器星型接法且具有中性点引出线的绕组测试，仪器可以采取三相同时测量的方式测试A0、B0、C0相的电阻，节省测试时间。且先测试A0相的数据，再三相同时测试，解决了三相同时测试时中性点引出线电阻不能测试的问题，使测试数据更接近单相测试值。

2.2  对于Y型和△型的绕组测试，仪器可进行三相自动测试，并折算出三相不平衡率。

2.3  仪器具有消磁功能，减小大电流测试时变压器剩磁大的危害。

2.4  仪器具有反电动势保护、断线保护、断电保护等多种保护功能。

2.5  仪器测量范围宽，最高可达200Ω，精度高。

2.6  不掉电时钟和日期显示；数据存储方式分为本机存储和优盘存储，其中本机存储可存储测试数据200条；优盘存储数据格式为Word格式，可直接在电脑上编辑打印。

2.7  热敏打印机打印功能，快速、无声。

2.8  体积小、重量轻，方便携带使用。

三：技术指标

3.1量程：

单相：   20 A         0.500mΩ～1.000Ω      10A        1.000mΩ～2.000Ω

           5A            10.00mΩ～4.000Ω      1 A        100.0mΩ～20.00Ω

           0.1A          1.000 Ω～200.0Ω

三相：  20 + 10A + 10A       1.000mΩ～0.800Ω

          10A + 5 A + 5 A       10.00mΩ～1.600Ω

          2A + 1 A + 1 A         100.0mΩ～8.000Ω

3.2准确度：±(读数×0.2%+2字)

3.3 分辨率：0.1uΩ

3.4 工作电源：AC220V±10%, 50/60Hz

3.5 使用温度：-10℃～50℃

3.6相对湿度：＜90%，不结露

3.7仪器体积：410×290×220mm

3.8仪器重量：8.7Kg（不包括测试线）
