-38FCZ-III手持式数显避雷器放电计数器动作检测仪

产品分类:/ Application Areas

一、概述

   避雷器计数器是用来记录交流无间隙金属氧化物避雷器遭受雷击动作次数的一种装置。计数器动作的可靠性对于电力系统非常重要,它是记录避雷器在正常运行中受到雷击次数统计的一个重要参数。它能为电力系统的工作人员提供有针对性对避雷器进行检验的重要依据。其原理图如图1所示:

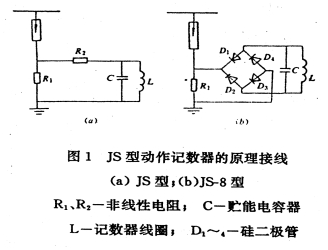

所示为JS型雷击计数器的原理接线图。图1a)为JS型雷击计数器的基本结构,即所谓的双阀片式结构。当避雷器动作时,放电电流流过阀片R1,在R1上的压降经阀片R2给电容器C充电,然后C再对电磁式记数器的电感线圈L放电,使其转动1格,记1次数。改变R1R2的阻值,可使记数器具有不同的灵敏度。一般最小动作电流为100A8/20μs)的冲击电流。因R1上有一定的压降,将使避雷器的残压有所增加,故它主要用于40kV以上的高压避雷器。

    图1b)表示 JS8 型雷击计数器的结构,系整流式结构。避雷器动作时,高温阀片R1上的压降经全波整流给电容器C充电,然后C再对电磁式记数器的L放电,使其记数。该记数器的阀片R1的阻值较小(在10kA时的压降为1.1kV),通流容量较大(1200A方波),最小动作电流也为100A8/20 s)的冲击电流。JS8型记数器可用于6.0330kV系统的避雷器,JS8A型记数器可用于500kV系统的避雷器。

由于密封不良,雷击计数器在运行中可能进入潮气或水分,使内部元件锈蚀,导致记数器不能正常动作,所以《规程》规定,每年应检查1次。现场检查记数器动作的方法有直流法、交流法和标准冲击电流法。研究表明,以标准冲击电流法最为可靠,其原理接线如图2所示



冲击电流发生器发生的8/20μs100A的冲击电流波作用于雷击计数器,若记数器动作正常,则说明仪器良好,否则应解体检修。《规程》规定,连续测试10次,每次应正常动作,测试后记录器应调到0

二、产品特点

我公司生产的雷击计数器检测仪是一款全自动、智能型、便携式的检测仪,该产品的主要特点有:

  1. 触控屏操作,可自定义放电次数(1~999次)、自定义输出电压(500~1600V);
  2. 测试完毕后高压源自动切断外部输出,安全可靠;
  3. 内置大功率储能电源,效率高,能量集中;
  4. 采用触控液晶屏显示,人机界面友好,操作极为简便;
  5. 内置大容量锂电池,充一次电可以连续使用10小时以上。
  6. 标配专用耐高压测试线夹,保证操作人员安全。

三、工作原理

仪器由嵌入式系统、液晶屏、高压储能电源等组成。内部高压储能模块产生2000V以内的高压,并储存在超级电容,根据用户的设定由系统控制电能输出至计数器,产生大于100A8/20μs)的冲击电流作用于雷击计数器并使其动作计数。

四、技术指标

输出电压:DC 0~1600V(可任意设置)输出电流:>100A8/20us

放电次数:1~999次(可任意设置)

显 示 屏:3.565535 真彩触控屏

电    源:8.4V锂电池,2000mAh

尺    寸:220×108×48mm

重    量:1.0kg
